Dasar Elektronik

Memahami hardware komputer tanpa tahu elektronika dasar ibarat belajar menyetir mobil tanpa tahu cara kerja mesin. Bab ini akan membangun fondasi Anda sebelum menyentuh komponen kompleks seperti motherboard atau processor. Semua sistem digital pada dasarnya adalah manipulasi arus listrik yang sangat presisi.

1. Fondasi Atom: Asal Muasal Listrik#

Segala teknologi canggih saat ini bekerja dengan memanipulasi partikel terkecil di alam semesta. Untuk memahami listrik, kita harus melihat ke dalam struktur atom.

• Inti Atom: Pusat massa yang terdiri dari Proton (bermuatan positif) dan Neutron (netral).
• Elektron: Partikel bermuatan negatif yang mengorbit inti.
• Elektron Valensi: Elektron yang berada di orbit terluar. Karena letaknya jauh dari inti, ikatannya lemah dan mudah lepas.
• Arus Listrik: Terjadi ketika elektron-elektron valensi ini melompat dari satu atom ke atom lain secara kontinu dan searah akibat adanya perbedaan potensial (tegangan).

2. Klasifikasi Arus: AC vs DC#

Dalam dunia komputer, kedua jenis arus ini digunakan secara berdampingan namun untuk tujuan yang sangat berbeda.

Analogi Komputer: Power Supply (PSU) bertugas sebagai “penerjemah” yang mengubah AC dari dinding menjadi DC yang stabil untuk memberi makan komponen internal.

3. Variabel Utama: Tegangan, Arus, dan Hambatan#

Untuk memahami bagaimana sirkuit bekerja, kita bisa menggunakan Analogi Pipa Air:

1. Tegangan (Voltage - V): Diukur dalam Volt. Ini adalah “Tekanan Air”. Gaya yang mendorong elektron agar mau mengalir dalam kabel.

2. Arus (Current - I): Diukur dalam Ampere. Ini adalah “Debit Air”. Jumlah elektron yang mengalir melewati suatu titik dalam satu detik.

3. Hambatan (Resistance - R): Diukur dalam Ohm (Ω). Ini adalah “Diameter Pipa”. Sifat material yang menghambat atau membatasi laju aliran listrik.

4. Komponen Pasif: Penjaga Stabilitas#

Sebelum masuk ke komponen aktif seperti transistor, Anda wajib mengenal “Tiga Serangkai” komponen pasif:

A. Resistor (Penghambat)#

Berfungsi membatasi arus listrik. Tanpa resistor, komponen seperti LED akan terbakar karena menerima arus berlebih.

• Simbol: Garis zig-zag atau persegi panjang kecil.

B. Kapasitor (Penyimpan Muatan)#

Ibarat tangki air cadangan kecil. Ia menyimpan energi listrik sementara dan melepaskannya saat tegangan turun.

• Fungsi di PC: Memastikan suplai listrik ke processor tetap halus (smooth) meskipun ada fluktuasi kecil.

C. Induktor (Kumparan)#

Menyimpan energi dalam bentuk medan magnet. Digunakan untuk menyaring gangguan (noise) frekuensi tinggi agar sinyal data tidak korup atau error.

5. Hukum Ohm: Aturan Main Elektronika#

Hukum Ohm adalah rumus dasar yang menghubungkan Tegangan, Arus, dan Hambatan. Karena rumus matematika terkadang sulit tampil di web, gunakan panduan teks di bawah ini:

Segitiga Rumus#

• V = I x R (Tegangan = Arus dikali Hambatan)
• I = V / R (Arus = Tegangan dibagi Hambatan)
• R = V / I (Hambatan = Tegangan dibagi Arus)

Contoh Kasus Praktis#

Anda memiliki baterai 9 Volt dan sebuah lampu LED yang hanya boleh menerima arus maksimal 0,02 Ampere. Berapa hambatan (Resistor) yang dibutuhkan agar LED tidak putus?

Cara Menghitung:

1. Gunakan rumus mencari R: R = V / I
2. Masukkan angka: R = 9 / 0,02
3. Hasilnya: R = 450 Ohm

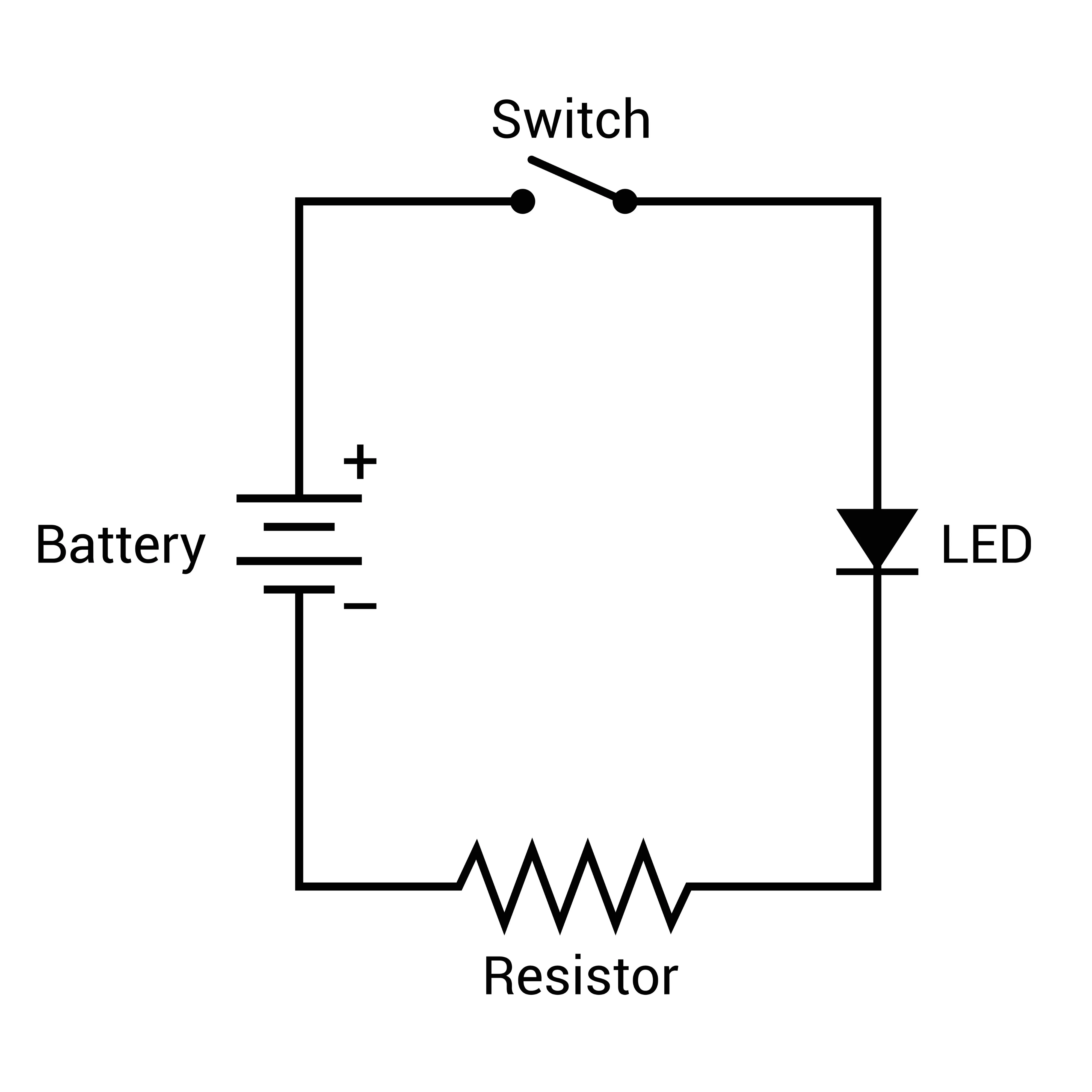

6. Proyek Praktik: Merakit Sirkuit LED Seri#

Mari kita terapkan teori di atas ke dalam sebuah jalur tunggal yang nyata.

Daftar Alat dan Bahan#

1. Power Source: Baterai 9V (Sumber tenaga).
2. Control: Saklar/Switch (Pintu untuk memutus/menyambung arus).
3. Protection: Resistor 470 Ohm (Penjaga agar LED tidak meledak).
4. Output: LED (Lampu indikator).
5. Medium: Kabel Jumper (Jalan tol bagi elektron).
